BLDC三相直流無刷電機驅動專題一-300W設計問題一招解決

# DC無刷#電機# #電源#

@笑話攻城獅電子科技喜歡，請關注。原標題開始。轉載請聯系作者。抄襲侵權必究。

作者簡介：開玩笑圍攻獅電子專業，15年R&D工作經驗，設計技術。文章簡潔，一篇文章解決一個R&D設計問題，實戰經驗，快速解決產品設計中遇到的問題，為您創造價值！

（1）設計線路圖、PCB layout圖：

300W三相DC無刷電機驅動電路圖

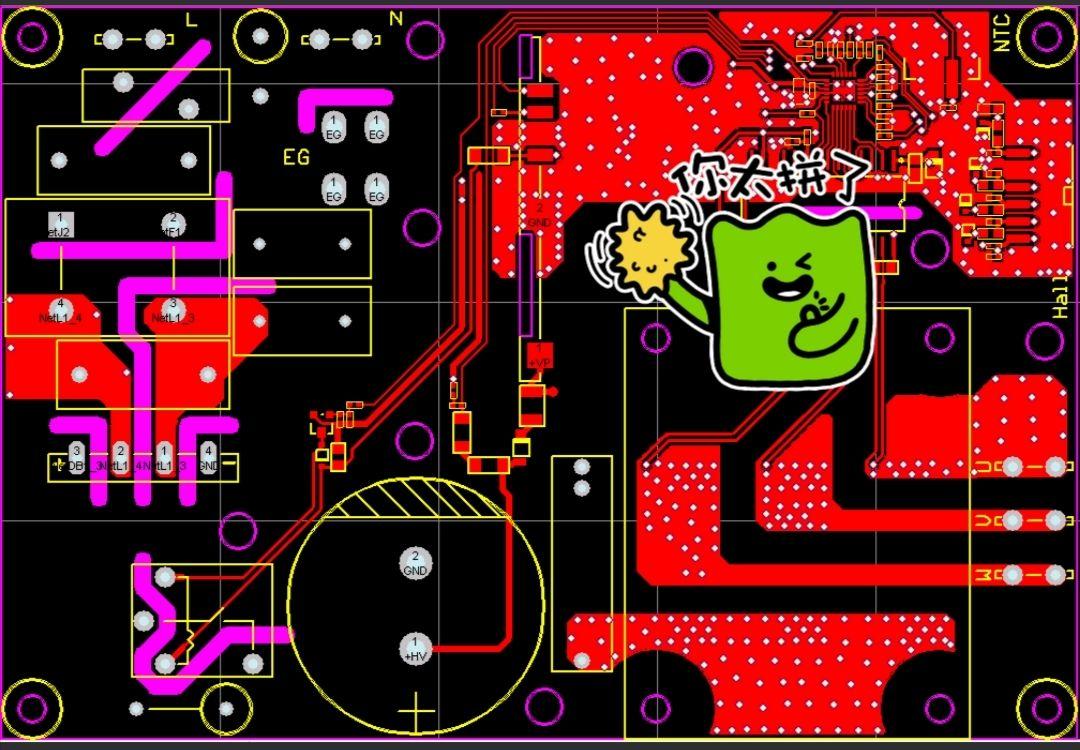

300W DC無刷電機驅動PCB前部

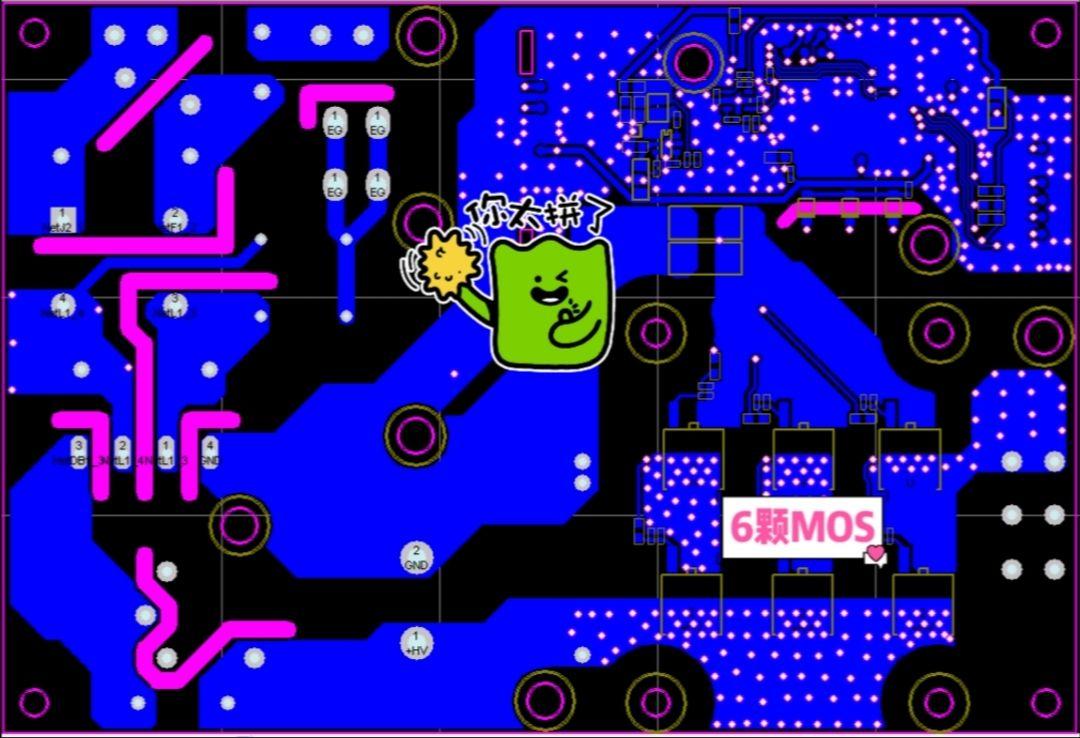

300W DC無刷電機驅動PCB底面

（2）樣機調試問題點：

PTC驅動IC，載波16KHz，電流800mA，感性負載，開關有明顯超調時會對控制部分造成很大干擾。負載不大，短路電流小于3A(工作電流1A)。Rg電阻調節在100V時，沒有過沖，上下只有250mV，沒有過沖干擾。如果電壓繼續上升，就會出現過沖，進而干擾電源電壓爆機。司機直接炸了，MOS G-S壞了，沒炸。

（3）解決方案：

原本設計的MOS TO-252封裝了6個650V 360mR Max，F(xiàn)RD Trr:330nS換成了650V 380mR Max和FRD Trr:115nS，完美解決了問題。

（4）電機驅動MOS選擇注意事項：

為了方便采購、助理、銷售和技術初學者，一個名詞解釋：FRD MOS體二極管恢復快，反向恢復時間為Trr nS。原則上，值越小越好。

高壓電機應用MOS選擇：

導通電阻Rds相同、封裝平面相同的高壓VDMOS比超級結MOS更耐折騰和沖擊。重要的事情說三遍：帶FRD、帶FRD、帶FRD。

(IGBT方案對電機功率相對較高的驅動也有用，與本文無關。很幸運看到這篇文章，學到的都是自己的。我想我當初是不得不偷的)。

低壓電機應用MOS選擇：

具有相同導通電阻Rds和相同封裝的溝槽工藝比SGT工藝MOS更耐折騰和沖擊。

重要的事情說三遍：MOS工藝與帶FRD、MOS工藝與帶FRD、MOS工藝與帶FRD。
