從事電機試驗的小g和女士談了一個很有規律的事件：同一規格的產品在不同時間段試驗的絕緣電阻有較大的差異性.當天氣寒冷干燥時，絕緣電阻較大。相反，在潮濕的氣候中，絕緣電阻要小得多。

考慮到有客戶反饋現場電機絕緣電阻測試值偏低，上述事件不僅關系到電機的正常運行，也關系到人身安全，沈女士覺得有必要就絕緣電阻進行專題討論，并與大家交流分享了絕緣電阻測試情況。

1影響絕緣電阻的因素

環境溫度和濕度

一般材料的絕緣電阻隨著環境溫度和濕度的增加而降低。相對來說，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感.一般來說，介質在70時的電阻只有20時的10%。因此，在測量絕緣電阻時，有必要指出樣品和環境達到平衡時的溫度和濕度。

當測試時間向被測材料施加一定的DC電壓時，被測材料上的電流不會瞬間達到穩定值，而是有一個衰減過程。在加壓的瞬間，較大的充電電流流動，隨后是較長的緩慢減小的吸收電流，終獲得相對穩定的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值.

2絕緣電阻的測量

檢測方法

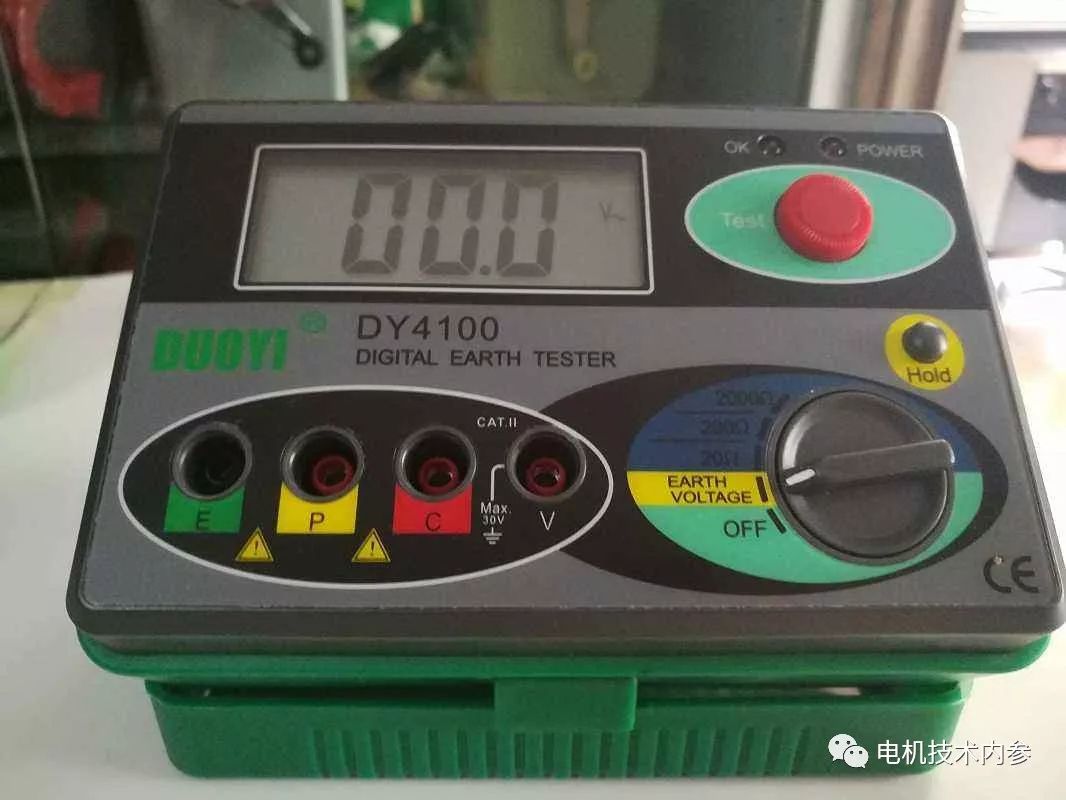

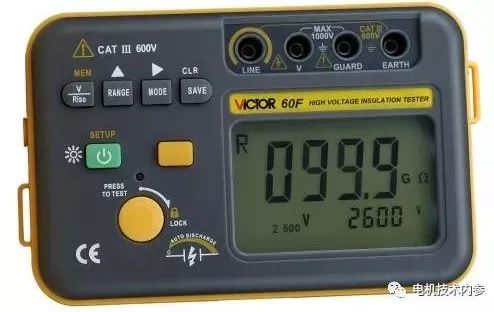

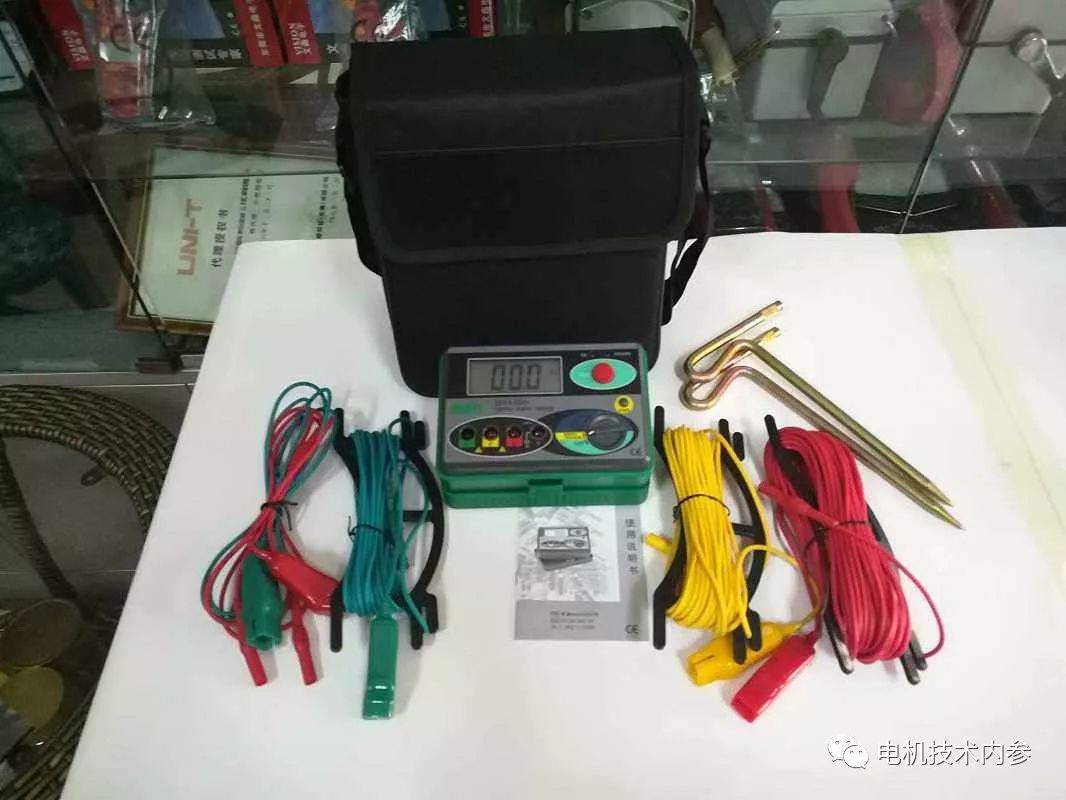

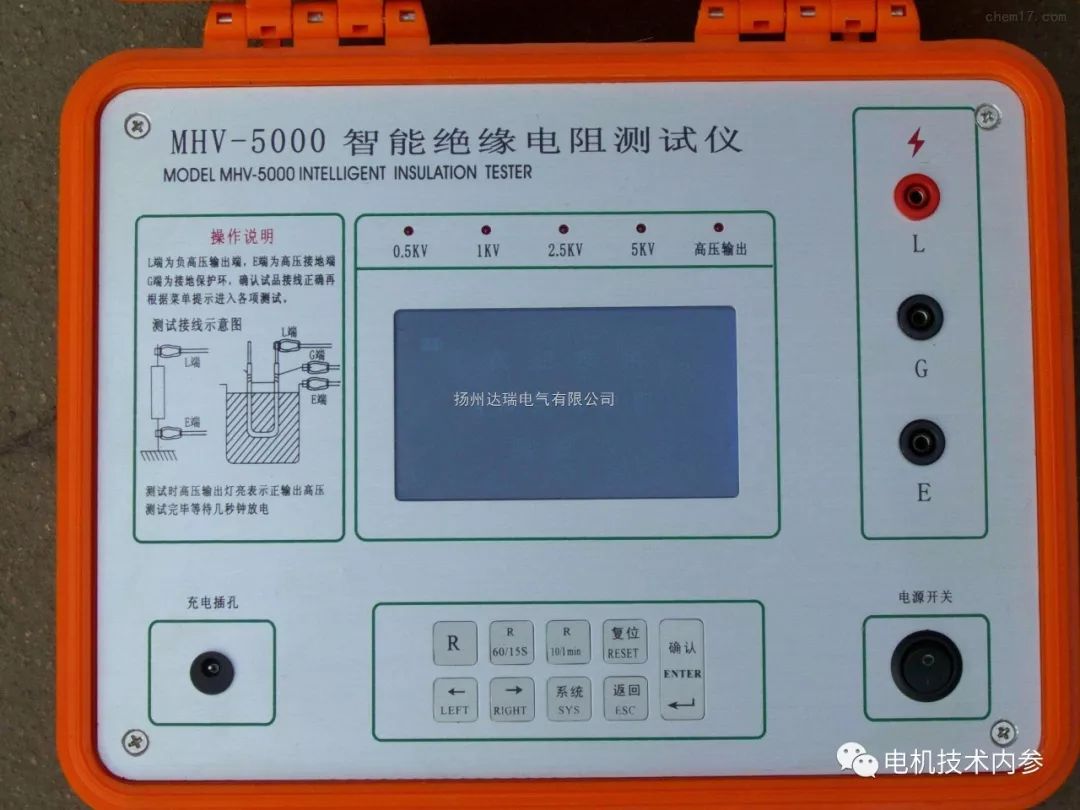

由絕緣電阻測試儀(俗稱兆歐表或兆歐表)檢測。

00-1010 DC電壓被施加到電介質。經過一定時間的極化后，流經介質的漏電流對應的電阻稱為絕緣電阻。

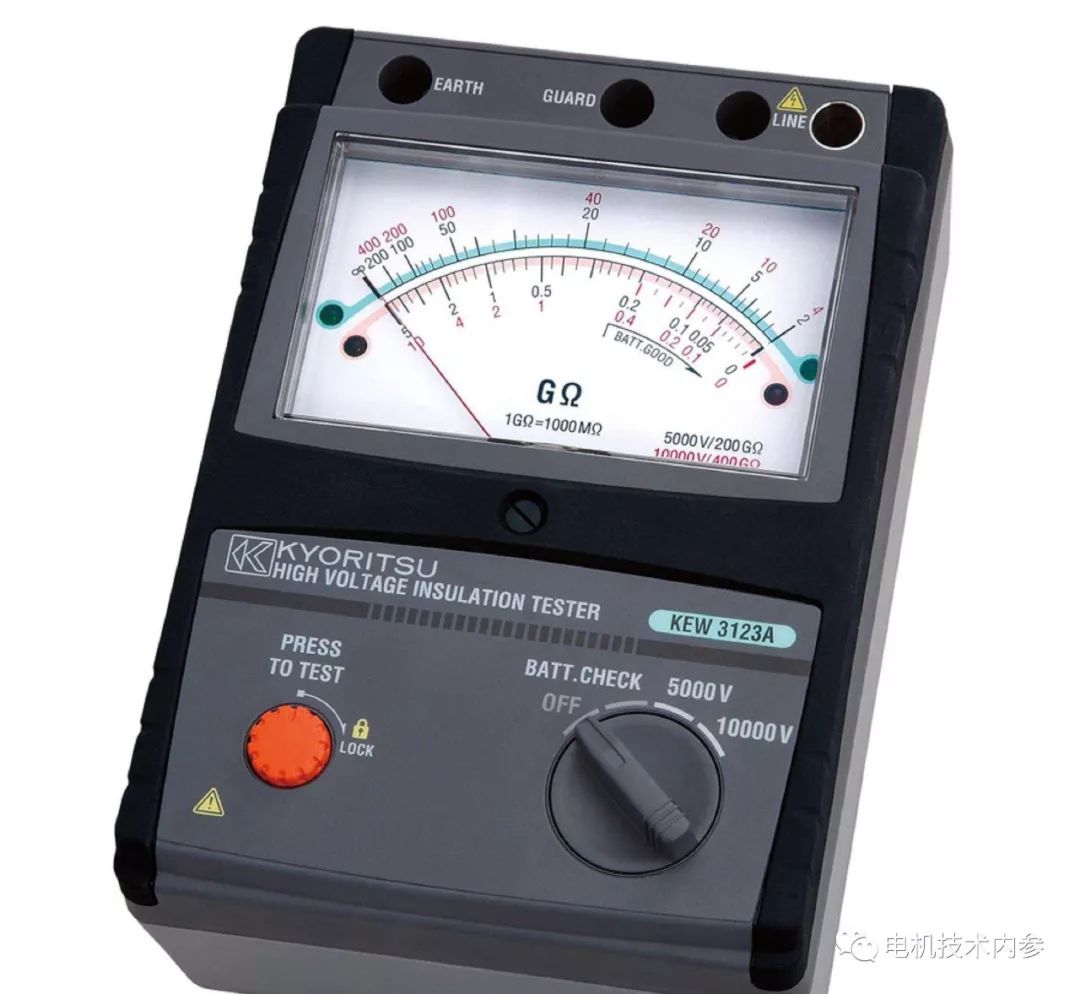

3測試儀的選用按額定電壓等級選用兆歐表。正常情況下，額定電壓低于500伏的設備應使用500伏或1000伏兆歐表或搖表；對于額定電壓在500伏以上的設備，使用1000伏~ 2500伏的兆歐表或搖表

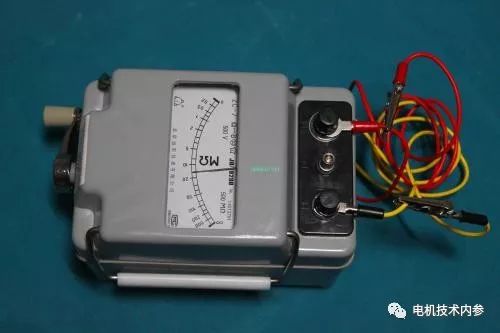

電阻量程范圍。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域?yàn)榫_測量區域。

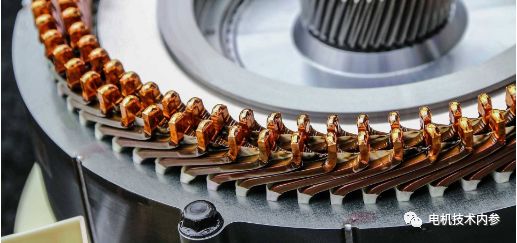

當電機的額定負載工作到穩定狀態時，考核判定。的繞組和外殼之間的絕緣電阻Rm(單位為m)應符合以下公式表示的關系。

RmU/(1000+P/100)

式中，u為被測電機繞組的額定電壓，單位為v；p是被測電機的額定功率，單位為千瓦。

00-1010 應根據設備的電壓等級選擇兆歐表。如果使用額定電壓過高的兆歐表測量低壓絕緣，絕緣可能會損壞。

測量絕緣電阻前，切斷被測設備電源，進行短路放電。

兆歐表的連接應為兩根絕緣良好的獨立單線。

測量前，對兆歐表進行開路和短路試驗，檢查兆歐表是否完好。

測量時，用一只手按壓兆歐表外殼，防止兆歐表振動。當指針指示為0時，立即停止晃動，以免灼傷手表。

測量時，將兆歐表置于水平位置，以大約120轉/分的速度轉動發電機的曲柄。

在兆歐表停止轉動或被測設備放電前，不要用手觸摸被測部件和儀器的端子或拆除接線，以免觸電。

在潮濕天氣或測量電纜絕緣電阻時，應連接屏蔽端子，以消除泄漏電流對絕緣表面的影響。

禁止在雷電或潮濕天氣以及高壓設備附近使用兆歐表測量設備絕緣。

測量結束后，對被測設備進行放電。

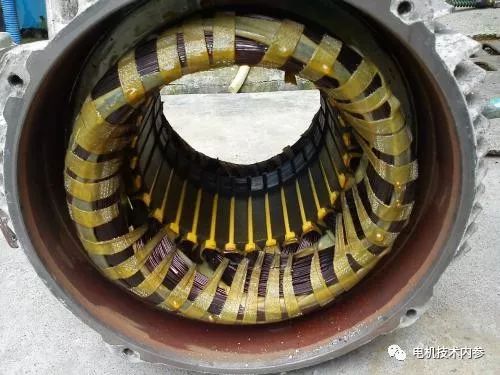

5電機絕緣電阻換算公式電機絕緣電阻值不應低于額定千伏電機值m，如額定電壓為380V時，相應的絕緣電阻值下限為0.38m；相同規格的產品在相同條件下的絕緣電阻不應相差太大。繞組在不同溫度下的絕緣電阻值按下式計算和驗證：

Rt=R1.6（100-t）/10（M)

其中r是島葉
